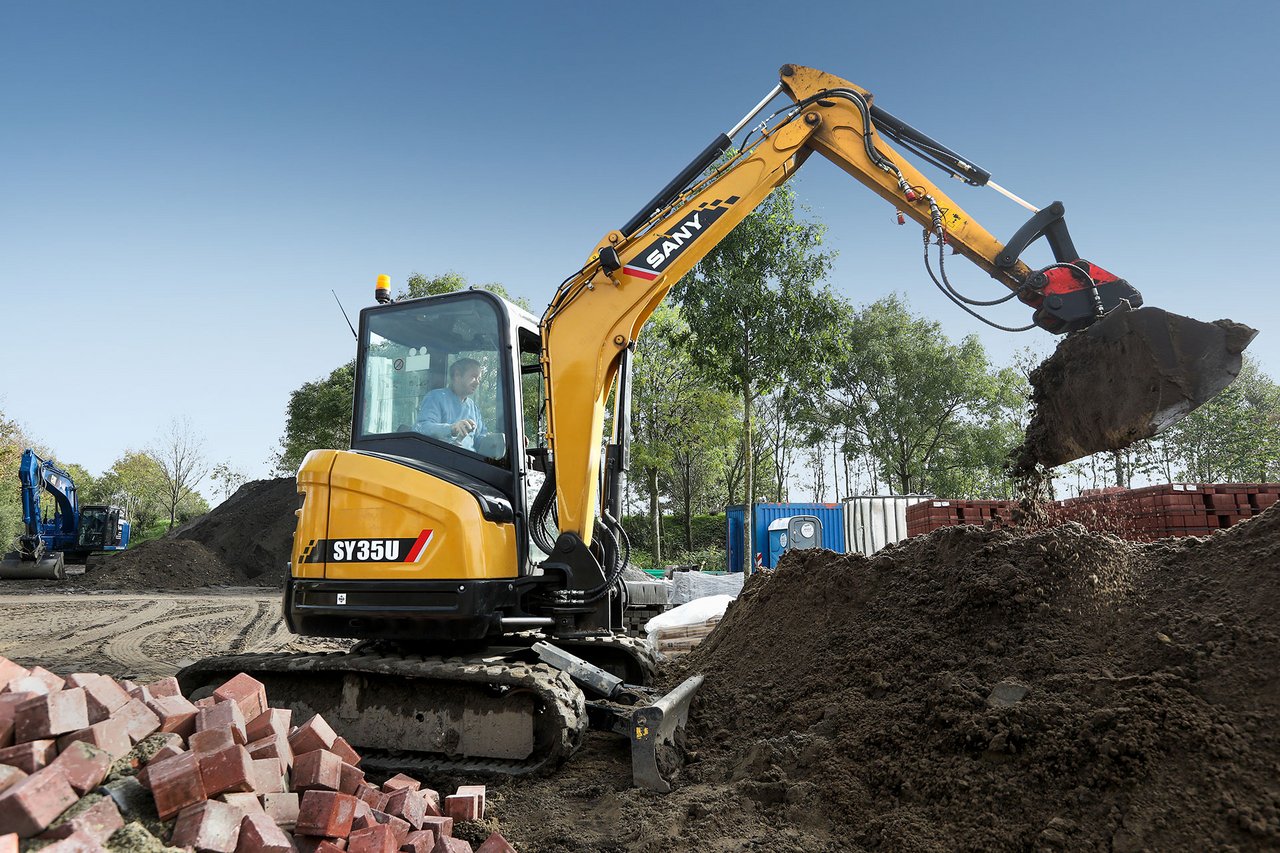

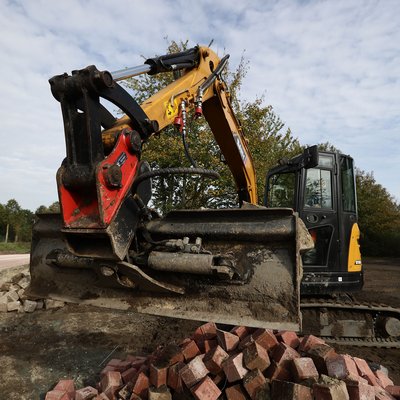

ABMESSUNGEN
|
|
|
Gesamtlänge
|
4.915 mm
|
|
Gesamtbreite
|
1.720 mm
|
|
Gesamtbreite des Oberwagens
|
1.550 mm
|
|
Gesamthöhe über Kabine
|
2.515 mm
|
|
Länge hinten
|
860 mm
|
|
Spurweite
|
1.420 mm
|
|
Unterwagenlänge
|
2.155 mm
|
|
Unterwagenbreite (Planierschild)
|
1.720 mm
|
|
Planierschildhöhe
|
350 mm
|
|
Kettenplattenbreite
|
300 mm
|
|
Mindestbodenfreiheit
|
295 mm
|
|
Heckschwenkradius
|
860 mm
|
|
Abstand (Mitte) Kettenrad zu Leitrad
|
1.670 mm
|
|
Auslegerlänge
|
2.540 mm
|
|
Löffelstiellänge
|
1.400 mm
|
|
Löffelinhalt
|
0,12 m³
|
|
|
|
|
GEWICHT
|
|
|
Gesamtgewicht
|
3.860 kg
|
|
|
|
|
ARBEITSBEREICH
|
|
|
Max. Reichweite am Boden
|
5.465 mm
|
|
Max. Grabtiefe
|
3.105 mm
|
|
Max. Reichhöhe
|
4.855 mm
|
|
Max. Schütthöhe
|
3.460 mm
|
|
Min. Schwenkradius
|
2.475 mm
|
|
Max. Grabtiefe vertikale Wand
|
2.700 mm
|
|
Arbeitsgerätehöhe
|
3.685 mm
|
|
bei min. Schwenkradius
|
|
|
|
|
|
MOTOR
|
|
|
Modell
|
YANMAR 3TNV88F
|
|
Typ
|
Wassergekühlter 4-Takt-Dieselmotor mit Wirbelkammer-Einspritzung
|
|
Nennleistung
|
18,2 kW
|
|
Max. Drehmoment
|
94,2 Nm/1320 U/min
|
|
Hubraum
|
1.642 l
|
|
|
|
|
HYDRAULIK SYSTEM
|
|
|
Hauptpumpen
|
1 Verstell-Axialkolbenpumpe
|
|
Maximaler Ölfluss
|
1 x 88 l/min
|
|
Fahrantrieb
|
2 Verstell-Axialkolbenmotoren
|
|
Schwenkwerk
|
1 Verstell-Axialkolbenmotor
|
|
|
|
|
DRUCKBEGRENZUNGSVENTILE-EINSTELLUNGEN
|
|
|
Auslegerkreis
|
270 bar
|
|
Schwenkkreis
|
206 bar
|
|
Fahrkreis
|
270 bar
|
|
Vorsteuerkreis
|
35 bar
|
|
Powerboost
|
|
|
|
|
|
LEISTUNG
|
|
|
Schwenkgeschwindigkeit
|
9 U/min
|
|
Max. Fahrgeschwindigkeiten
|
Schnell 4,4 km/h Langsam 2,4 km/h
|
|
Max. Traktionskraft
|
36,8 kN
|
|
Steigvermögen
|
30°
|
|
Löffel-Losbrechkraft ISO
|
30,4 kN
|
|
Stiel-Reißkraft ISO
|
18,2 kN
|
|
|
|
|
SERVICE-FÜLLMENGEN
|
|
|
Kraftstofftank
|
40 l
|
|
Motorkühlmittel
|
6,3 l
|
|
Motoröl
|
6,7 l
|
|
Fahrantrieb (pro Seite)
|
0,7 l
|
|
Hydrauliköltank
|
40 l
|
|
|
|
|
UNTER- UND OBERWAGEN
|
|
|
Schwenkwerk
|
Axialkolbenmotor mit im Ölbad laufenden Planetengetriebe und einreihigem Drehkranz. Federbelastete Schwenkwerk-Feststellbremse, hydraulisch gelöst.
|
|
Unterwagen
|
Verstärkter, groß dimensionierter Unterwagen Geschweißter Laufwerkrahmen in Kastenbauweise aus speziellem Werkstoff. Seitenrahmen mit dem Laufwerksrahmen verschweißt.
|
