ABMESSUNGEN
|
|
|
Gesamtlänge
|
4.285 mm
|
|
Gesamtbreite
|
1.550 mm
|
|
Gesamtbreite des Oberwagens
|
1.375 mm
|
|
Gesamthöhe über Kabine
|
2.430 mm
|
|
Gesamthöhe des Auslegers
|
1.620 mm
|
|
Länge hinten
|
775 mm
|
|
Spurweite
|
1.250 mm
|
|
Unterwagenlänge
|
2.005 mm
|
|
Unterwagenbreite (Planierschild)
|
1.550 mm
|
|
Horizontalabstand zum Planierschild
|
2.940 mm
|
|
Planierschildhöhe
|
300 mm
|
|
Kettenhöhe
|
445 mm
|
|
Kettenplattenbreite
|
300 mm
|
|
Mindestbodenfreiheit
|
290 mm
|
|
Freiraum unter Gegengewicht
|
555 mm
|
|
Motorhaubenhöhe
|
1.460 mm
|
|
Heckschwenkradius
|
775 mm
|
|
Abstand (Mitte) Kettenrad zu Leitrad
|
1.560 mm
|
|
Auslegerlänge
|
2.100 mm
|
|
Löffelstiellänge
|
1.300 mm
|
|
Löffelinhalt
|
0,06 m³
|
|
|
|
|
ARBEITSBEREICH
|
|
|
Max. Reichweite am Boden
|
4.740 mm
|
|
Max. Grabtiefe
|
2.820 mm
|
|
Max. Reichhöhe
|
4.410 mm
|
|
Max. Schütthöhe
|
3.100 mm
|
|
Min. Schütthöhe
|
940 mm
|
|
Min. Schwenkradius
|
2.110 mm
|
|
Max. Grabtiefe vertikale Wand
|
2.585 mm
|
|
Arbeitsgerätehöhe
|
3.200 mm
|
|
bei min. Schwenkradius
|
|
|
Stielkopfabstand
|
1.530 mm
|
|
bei max. Arbeitsgeräteeinzug
|
|
|
Arbeitsradius bei min. Schwenkradius
|
1.795 mm L
|
|
max. Auslegerschwenkwinkel
|
1.815 mm R
|
|
Max. Planierschildhub über Boden
|
360 mm
|
|
Max. Planierschildeingriff
|
330 mm
|
|
Versatzweite
|
540 mm L
|
|
|
765 mm R
|
|
Max. Auslegerschwenkwinkel
|
67° L
|
|
|
51° R
|
|
|
|
|

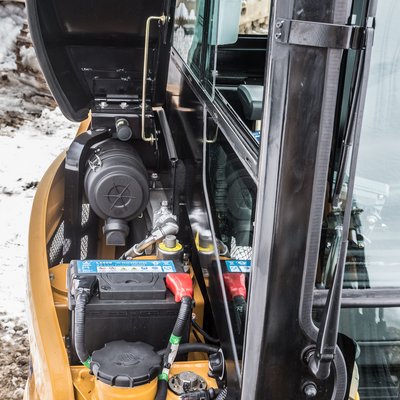

MOTOR
|
|
|
Modell
|
3TNV80F
|
|
Typ
|
Wassergekühlter 4-Takt-Dieselmotor mit Wirbelkammer-Einspritzung
|
|
Nennleistung
|
15,2 kW
|
|
Max. Drehmoment
|
64,7 Nm/1800 upm
|
|
Hubraum
|
1.267 l
|
|
Batterien
|
1 × 12 V/55 Ah
|
|
|
|
|
HYDRAULIK SYSTEM
|
|
|
Hauptpumpen
|
1 Verstell-Axialkolbenpumpe
|
|
Maximaler Ölfluss
|
1 x 72 l/min
|
|
Fahrantrieb
|
2 Verstell-Axialkolbenmotoren
|
|
Schwenkwerk
|
1 Verstell-Axialkolbenmotor
|
|
|
|
|
DRUCKBEGRENZUNGSVENTIL-EINSTELLUNGEN
|
|
|
Auslegerkreis
|
245 Bar
|
|
Schwenkkreis
|
196 Bar
|
|
Fahrkreis
|
245 Bar
|
|
Vorsteuerkreis
|
35 Bar
|
|
|
|
|
LEISTUNG
|
|
|
Schwenkgeschwindigkeit
|
10 Upm
|
|
Schwenkdrehmoment
|
0,973 kNm
|
|
Max. Fahrgeschwindigkeiten
|
Schnell 4,5 km/h Langsam 2,4 km/h
|
|
Max. Traktionskraft
|
20 kN
|
|
Steigvermögen
|
0,25
|
|
Löffel-Losbrechkraft ISO
|
27,4 kN
|
|
Löffel-Losbrechkraft SAE: PCSA
|
24,2 kN
|
|
Stiel-Reißkraft ISO
|
14,39 kN
|
|
Stiel-Reißkraft SAE: PCSA
|
13,83 kN
|
|
|
|
|
SERVICE-FÜLLMENGEN
|
|
|
Kraftstofftank
|
34 l
|
|
Motorkühlmittel
|
4.1 l
|
|
Motoröl
|
3.4 l
|
|
Fahrantrieb (pro Seite)
|
0.6 l
|
|
Hydrauliksystem
|
45 l
|
|
Hydrauliköltank
|
30 l
|
|
|
|
|
UNTER- UND OBERWAGEN
|
|
|
Schwenkwerk
|
Axialkolbenmotor mit im Ölbad laufenden Planetengetriebe und einreihigem Drehkranz. Federbelastete Schwenkwerk-Feststellbremse, hydraulisch gelöst.
|
|
Ketten
|
Verstärkter, groß dimensionierter Unterwagen Geschweißter Laufwerkrahmen in Kastenbauweise aus speziellem Werkstoff. Seitenrahmen mit dem Laufwerksrahmen verschweißt.
|
