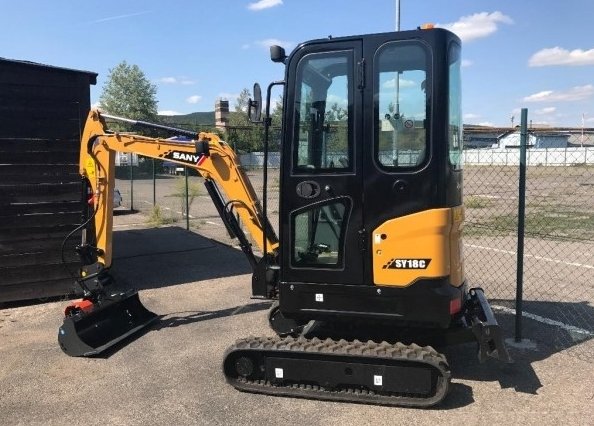

Gesamtlänge
|
3575 mm
|
|
|
|
|
Gesamtbreite
|
980/1350 mm
|
|
|
|
|
Gesamtbreite des Oberwagens
|
980 mm
|
|
|
|
|
Gesamthöhe über Kabine
|
2420 mm
|
|
|
|
|
Länge hinten
|
900 mm
|
|
|
|
|
Spurweite
|
750/1120 mm
|
|
|
|
|
Unterwagenlänge
|
1585 mm
|
|
|
|
|
Unterwagenbreite (Planierschild)
|
980/1350 mm
|
|
|
|
|
Horizontalabstand zum Planierschild
|
1140 mm
|
|
|
|
|
Planierschildhöhe
|
280 mm
|
|
|
|
|
Kettenhöhe
|
375 mm
|
|
|
|
|
Kettenplattenbreite
|
230 mm
|
|
|
|
|
Mindestbodenfreiheit
|
180 mm
|
|
|
|
|
Freiraum unter Gegengewicht
|
470 mm
|
|
|
|
|
Motorhaubenhöhe
|
1275 mm
|
|
|
|
|
Heckschwenkradius
|
920 mm
|
|
|
|
|
Abstand (Mitte) Kettenrad zu Leitrad
|
1220 mm
|
|
|
|
|
Auslegerlänge
|
1810 mm
|
|
|
|
|
Löffelstiellänge
|
1130 mm
|
|
|
|
|
Löffelinhalt
|
0,04 m³
|
|
|
|
|
|
|
|
|
|
|
ARBEITSBEREICH
|
|
|
|
|
|
Max. Reichweite
|
3665 mm
|
|
|
|
|
Max. Reichweite am Boden
|
4000 mm
|
|
|
|
|
Max. Grabtiefe
|
2360 mm
|
|
|
|
|
Max. Reichhöhe
|
3665 mm
|
|
|
|
|
Max. Schütthöhe
|
2635 mm
|
|
|
|
|
Min. Schütthöhe
|
795 mm
|
|
|
|
|
Min. Schwenkradius
|
1655 mm
|
|
|
|
|
Max. Grabtiefe vertikale Wand
|
2215 mm
|
|
|
|
|
Arbeitsgerätehöhe
|
2745 mm
|
|
|
|
|
bei min. Schwenkradius
|
|
|
|
|
|
Max. Planierschildhub über Boden
|
310 mm
|
|
|
|
|
Max. Planierschildeingriff
|
320 mm
|
|
|
|
|
Versatzweite
|
595 mm L
|
|
|
|
|
|
350 mm R
|
|
|
|
|
Max. Auslegerschwenkwinkel
|
73° L
|
|
|
|
|
|
46° R
|
|
|
|
|
|
|
|
|
|
|
GEWICHT
|
|
|
|
|
|
Gesamtgewicht
|
1825 kg
|
|
|
|
|
Bodendruck
|
29,1 kPA (kgf/cm²) / 30,8 kPA (kgf/cm²)
|
|
|
|
|
|
|
|
|
|
|
MOTOR
|
|
|
|
|
|
Modell
|
YANMAR 3TNV74F
|
|
|
|
|
Typ
|
Wassergekühlter 4-Takt-Dieselmotor mit Wirbelkammer-Einspritzung
|
|
|
|
|
Nennleistung
|
11,2 kW/2400 rpm
|
|
|
|
|
Max. Drehmoment
|
51,8 Nm/1800 upm
|
|
|
|
|
Hubraum
|
0,993 l
|
|
|
|
|
|
|
|
|
|
|
HYDRAULIK SYSTEM
|
|
|
|
|
|
Hauptpumpen
|
1 Verstell-Axialkolbenpumpe
|
|
|
|
|
Maximaler Ölfluss
|
1 x 48 l/min
|
|
|
|
|
Fahrantrieb
|
2 Verstell-Axialkolbenmotoren
|
|
|
|
|
Schwenkwerk
|
1 Verstell-Axialkolbenmotor
|
|
|
|
|
|
|
|
|
|
|
DRUCKBEGRENZUNGSVENTIL-EINSTELLUNGEN
|
|
|
|
|
|
Auslegerkreis
|
245 bar
|
|
|
|
|
Schwenkkreis
|
162 bar
|
|
|
|
|
Fahrkreis
|
245 bar
|
|
|
|
|
Vorsteuerkreis
|
35 bar
|
|
|
|
|
|
|
|
|
|
|
LEISTUNG
|
|
|
|
|
|
Schwenkgeschwindigkeit
|
10 rpm
|
|
|
|
|
Schwenkdrehmoment
|
2,27 kNm
|
|
|
|
|
Max. Fahrgeschwindigkeiten
|
Schnell 3,7 km/h Langsam 2,1 km/h
|
|
|
|
|
Max. Traktionskraft
|
15,6 kN
|
|
|
|
|
Steigvermögen
|
0,3
|
|
|
|
|
Löffel-Losbrechkraft ISO
|
15,2 kN
|
|
|
|
|
Stiel-Reißkraft ISO
|
9,2 kN
|
|
|
|
|
|
|
|
|
|
|
SERVICE-FÜLLMENGEN
|
|
|
|
|
|
Kraftstofftank
|
23 l
|
|
|
|
|
Motorkühlmittel
|
3,8 l
|
|
|
|
|
Motoröl
|
2 l
|
|
|
|
|
Fahrantrieb (pro Seite)
|
0,4 l
|
|
|
|
|
Hydrauliköltank
|
21 l
|
|
|
|
|
|
|
|
|
|
|
UNTER- UND OBERWAGEN
|
|
|
|
|
|
Schwenkwerk
|
Axialkolbenmotor mit im Ölbad laufenden Planetengetriebe und einreihigem Drehkranz. Federbelastete Schwenkwerk-Feststellbremse, hydraulisch gelöst.
|
|
|
|
|
Unterwagen
|
Verstärkter, groß dimensionierter Unterwagen Geschweißter Laufwerkrahmen in Kastenbauweise aus speziellem Werkstoff. Seitenrahmen mit dem Laufwerksrahmen verschweißt.
|
|
|
|
