Epiroc / Atlas Copco SB Serie
Hohe Produktivität zu niedrigsten Kosten
für Bagger von 0.7 Tonnen bis hin zur 24 Tonnen
Schlagwerk und Führungssystem sind in einem einzigen Stahlblock vereint. Dieser Aufbau macht die Hydraulikhämmer extrem kompakt, handlich und führt zu einer Gewichtseinsparung von ca. 20% gegenüber anderen Hämmern.
Flexibilität
Für eine Vielzahl von Trägergeräten mit unterschiedlichem Öldurchfluss geeignet,
Schutzventil gegen hydraulische Überlastung. Einsetzbar für zahlreiche Sonderanwendungen.
Zuverlässigkeit
Stark und verschleißfest, keine Spannschrauben, einteiliges Gehäuse, robustes Verschleissbuchsensystem mit zwei Halteriegeln für das Einsteckwerkzeug.
Geringer Wartungsaufwand
Wartungsfreier Akkumulator, weniger Einzelteile, zentraler Schmierzugang (für automatische Schmierung vorbereitet).
Hohe Produktivität
Wartungsfreier Akkumulator, weniger Einzelteile, zentraler Schmierzugang (für automatische Schmierung vorbereitet).
Technische Daten

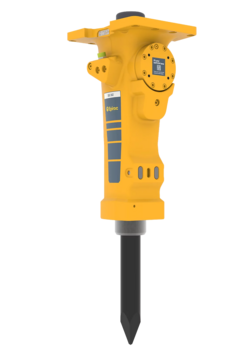

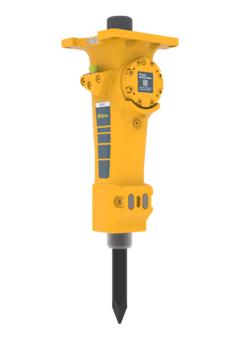

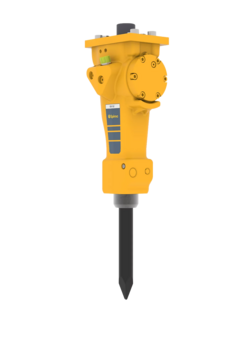

| Einheit | SB52 | SB102 | SB152 | SB202 | SB302 | |
|---|---|---|---|---|---|---|
| Trägergewichtsklasse | Tonnen | 0.7 - 1.1 | 1.1 - 3 | 1.9 - 4.5 | 2.5 - 6 | 4.5 - 9 |
| Betriebsgewicht | kg | 55 | 90 | 140 | 200 | 300 |
| Ölstrom | l/min | 12 - 27 | 16 - 35 | 25 - 45 | 35 - 65 | 50 - 80 |
| Betriebsdruck | bar | 100 - 150 | 100 - 150 | 100 - 150 | 100 - 150 | 100 - 150 |
| Schlagfrequenz | blows/min | 750 - 1700 | 750 - 2300 | 850 - 1900 | 850 - 1800 | 600 - 1400 |
| Durchmesser Einsteckwerkzeug | mm | 40 | 45 | 50 | 65 | 80 |
| Arbeitslänge des Werkzeugs | mm | 225 | 250 | 250 | 300 | 440 |
| Eingangsleistung Hydraulik, max. | kW | 7 | 9 | 11 | 17 | 20 |
| Garantierter Schallleistungspegel | dB (A) | 117 | 115 | 114 | 118 | 119 |

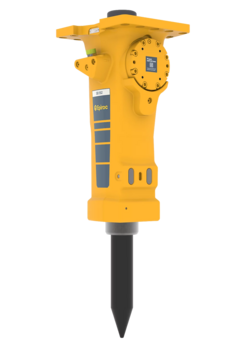

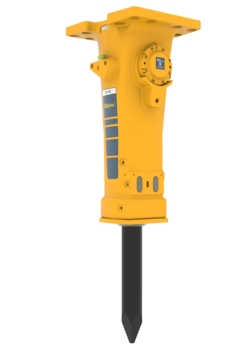

| Einheit | SB452 | SB552 | SB702 | SB1102 | ||
|---|---|---|---|---|---|---|
| Trägergewichtsklasse | Tonnen | 6.5 - 13 | 9 - 15 | 10 - 17 | 13 - 24 | |
| Betriebsgewicht | kg | 440 | 520 | 720 | 1060 | |
| Ölstrom | l/min | 55 - 100 | 65 - 115 | 80 - 120 | 100 - 135 | |
| Betriebsdruck | bar | 100 - 150 | 100 - 150 | 120 - 170 | 130 - 180 | |
| Schlagfrequenz | blows/min | 550 - 1250 | 650 - 1150 | 600 - 1050 | 550 - 850 | |
| Durchmesser Einsteckwerkzeug | mm | 95 | 100 | 105 | 120 | |
| Arbeitslänge des Werkzeugs | mm | 470 | 475 | 570 | 680 | |
| Eingangsleistung Hydraulik, max. | kW | 25 | 29 | 34 | 40 | |
| Garantierter Schallleistungspegel | dB (A) | 122 | 126 | 122 | 123 |
