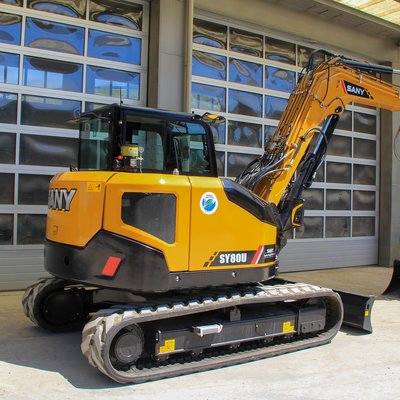

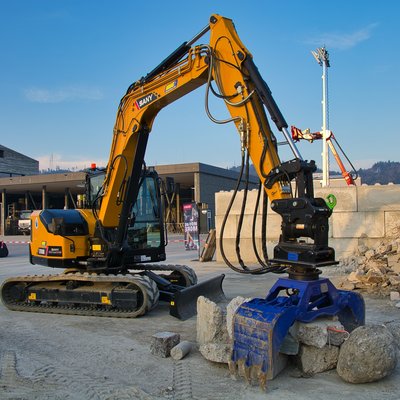

DIMENSIONS
|
|
|
Longueur totale
|
7010 mm
|
|
Largeur totale
|
2200 mm
|
|
Largeur totale du chariot supérieur
|
2200 mm
|
|
Hauteur totale au-dessus de la cabine
|
2550 mm
|
|
Longueur arrière
|
1480 mm
|
|
Largeur de voie
|
1750 mm
|
|
Longueur du châssis
|
2915 mm
|
|
Largeur du châssis (lame niveleuse)
|
2200 mm
|
|
Hauteur de lame niveleuse
|
410 mm
|
|
Largeur de patins
|
450 mm
|
|
Garde au sol minimale
|
365 mm
|
|
Rayon de rotation arrière
|
1480 mm
|
|
Distance (milieu) entre pignon et roue de guidage
|
2315 mm
|
|
Longueur de flèche
|
mm
|
|
Longueur du bras de godet
|
mm
|
|
Volume du godet
|
0.280 m³
|
|
|
|
|
POIDS
|
|
|
Poids total
|
8800 kg
|
|
|
|
|
ZONE DE TRAVAIL
|
|
|
Portée max. au sol
|
7115 mm
|
|
Profondeur de fouille max.
|
4535 mm
|
|
Hauteur de portée max.
|
7315 mm
|
|
Hauteur de déversement max.
|
5430 mm
|
|
Rayon de pivotement min.
|
2435 mm
|
|
Profondeur de fouille max. mur vertical
|
2490 mm
|
|
Hauteur des appareils de travail
|
mm
|
|
pour un rayon de pivotement min.
|
|
|
|
|
|
MOTEUR
|
|
|
Modèle
|
YANMAR 4TNV98CT-VSY2 Stage V
|
|
Type
|
Moteur diesel 4 temps refroidi à l’eau avec commonrail et filtre à particules
|
|
Puissance nominale
|
53.7 kW
|
|
Couple max.
|
290 Nm
|
|
Cylindrée
|
3.318 l
|
|
|
|
|
SYSTÈME HYDRAULIQUE
|
|
|
Pompes principales
|
1 pompe à piston axial réglable
|
|
Débit d’huile max.
|
1 x 193 l/min
|
|
Système d’entraînement
|
2 moteurs à piston axial réglable
|
|
Mécanisme de rotation
|
1 moteur à piston axial réglable
|
|
|
|
|
RÉGLAGES DE LA VALVE DE LIMITATION DE PRESSION
|
|
|
Circuit de flèche
|
280 bar
|
|
Circuit de rotation
|
215 bar
|
|
Circuit de conduite
|
275 bar
|
|
Circuit de commande
|
bar
|
|
|
|
|
PUISSANCE
|
|
|
Vitesse de pivotement
|
11 upm
|
|
Couple de pivotement
|
kNm
|
|
Vitesse de déplacement max.
|
Rapide 4.5 km/h lent 2.5 km/h
|
|
Force de traction max.
|
kN
|
|
Aptitude à la montée
|
35°
|
|
Force de cavage du godet ISO
|
72.7 kN
|
|
Force d’arrachage de la tige ISO
|
40.5 kN
|
|
|
|
|
QUANTITÉS DE REMPLISSAGE EN SERVICE
|
|
|
Réservoir de carburant
|
100 l
|
|
Liquide de refroidissement moteur
|
4.5 l
|
|
Huile moteur
|
10.2 l
|
|
Système d’entraînement (par côté)
|
1.2 l
|
|
Système hydraulique
|
120 l
|
|
Réservoir d’huile hydraulique
|
l
|
|
|
|
|
CHÂSSIS ET CHARIOT SUPÉRIEUR
|
|
|
Mécanisme de rotation
|
Moteur à pistons axiaux avec engrenage planétaire à bain d’huile et couronne de rotation à une rangée. Frein de stationnement du mécanisme de rotation à ressort, desserré hydrauliquement.
|
|
Châssis
|
Châssis renforcé, de grandes dimensions Châssis de train de roulement soudé à section en caisson en matériau spécial. Châssis latéral soudé au châssis de train de roulement.
|
